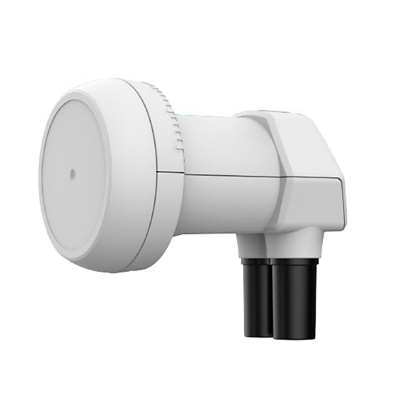

Конвертер линейной поляризации Inverto TWS410, 2 выхода

Артикул: 111121

Производитель: Inverto

Inverto IDLO-TWS410-UNCOM-OPX — линейный конвертор Ku-диапазона с 2 выходами. Имеет низкий уровень шума 0,1 дБ. Подходит для приема операторов МТС, Телекарта и других с линейной поляризацией.

Подробнее

660 руб./шт

Временно отсутствует

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Специально разработанный для европейских рынков DTH, конвертер IDLO-TWS410-UNCOM-OPX с двумя независимыми цифровыми выходами оптимизирован для приема сигналов в линейной поляризации. Этот конвертер имеет генератор PLL, обеспечивающий отличные характеристики во всем диапазоне частот (L-диапазон) с большей защитой от наземных помех диапазона 4G/LTE. Изготовленный по самым высоким стандартам качества и разработанный в соответствии со строгими техническими требованиями, этот LNB является идеальным решением для приема спутникового вещания по всему миру.

Основные особенности:

Низкий фазовый шум
Соответствие HDTV DVB-S2
Низкий коэффициент шума
Низкое энергопотребление
Высокая стабильность частоты (PLL)
Высокая защищенность от помех 4G/LTE

Технические характеристики:

Входные частоты нижнего диапазона	10,7 ГГц ~ 11,7 ГГц
Выходные частоты нижнего диапазона	950 МГц ~ 1950 МГц
Частота гетеродина нижнего диапазона	9,75 ГГц
Входные частоты верхнего диапазона	11,7 ГГц ~ 12,75 ГГц
Выходные частоты верхнего диапазона	1100 МГц ~ 2150 МГц
Частота гетеродина верхнего диапазона	10,6 ГГц
Коэффициент шума	0.7 dB typ.
Погрешность частоты гетеродина при 25 ° C	±600 кГц (PLL)
Фазовый шум гетеродина при 10 kHz	-85 дБн / Гц макс
Коэффициент усиления	52 dB ~ 60 dB
Пульсация усиления (в полосе пропускания более 26 МГц)	±0,5 dB
Вариация усиления (во всем диапазоне)	±4 dB
Интермодуляция 3-го порядка - IP3	11 dBm typ
Точка компрессии 1 дБ (на выходе)	+1.5 dBm min.
Развязка по кросс-поляризации	22 dB min.
Управляющий сигнал Ca (V)	10.0 V ~ 14.8 V
Управляющий сигнал Cb (H)	15.5 V ~ 20.0 V
Управляющий сигнал Cc (переключение диапазонов)	0 Hz/22 kHz ±4 kHz, 0.22 V ~ 0.24 V pp
Выходной КСВН	2.0 : 1
Уровень паразитных искажений	-70 dBm max.
Потребление тока	120 mA max. @ 10 VDC ~ 20 VDC
Рабочая Температура	-40 °C ~ +65 °C
Выходное сопротивление	75 Ω
Тип выходного разъема	F-тип (female)
Вес	130 г.
